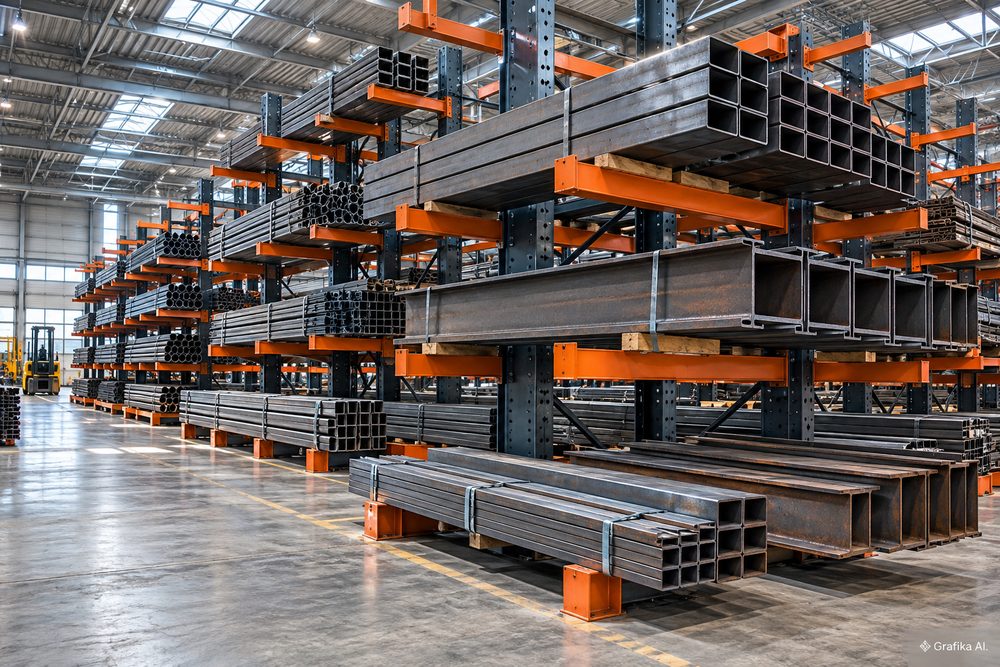

Które regały wspornikowe sprawdzą się do ciężkich profili stalowych

Ciężkie profile stalowe o długości 6 metrów potrafią sprawić więcej problemów niż palety o podobnej masie. Trudno je stabilnie podeprzeć, podczas odkładania wózkiem łatwo uszkodzić konstrukcję, a źle dobrany rozstaw ramion powoduje uginanie się materiału. Regały wspornikowe do ciężkich profili stalowych powinny być dobierane nie tylko według deklarowanej nośności, lecz także długości i sztywności ładunku, sposobu jego podnoszenia oraz wytrzymałości posadzki. Różnica między prawidłowo dobranym regałem a przypadkowym modelem często wychodzi na jaw dopiero podczas pierwszego załadunku.

Jaką nośność powinien mieć regał do ciężkich profili stalowych?

Do składowania ciężkich ceowników, dwuteowników, kątowników i profili zamkniętych najlepiej sprawdzają się regały wspornikowe o wzmocnionej konstrukcji stalowej, z ramionami przystosowanymi do dużych obciążeń. W zastosowaniach przemysłowych spotyka się modele o nośności pojedynczego ramienia od 500 do 2500 kg. Nie oznacza to jednak, że każdy regał z ramionami o udźwigu 1000 kg bezpiecznie pomieści dowolną partię stali ważącą kilka ton.

Przykład: wiązka profili stalowych waży 2400 kg i ma długość 6 m. Jeżeli zostanie równomiernie podparta na czterech ramionach, statyczne obciążenie każdego wyniesie teoretycznie 600 kg. Ramiona o dopuszczalnej nośności 500 kg są więc niewystarczające. Model o nośności 1000 kg na ramię daje większą rezerwę, ale jego zastosowanie nadal wymaga sprawdzenia obciążenia słupów, całej konstrukcji oraz rzeczywistego rozkładu sił.

Najważniejsze parametry przy wyborze regału to:

• Nośność pojedynczego ramienia – ustalana dla określonej długości wspornika i sposobu rozłożenia ciężaru.
• Nośność słupa i całego regału – uwzględniająca wszystkie jednocześnie obciążone poziomy.
• Długość ramion – zwykle od 600 do 1500 mm, choć konstrukcje specjalne mogą mieć wsporniki dłuższe.
• Rozstaw słupów – dobierany do długości, masy i sztywności składowanych profili.
• Mocowanie konstrukcji – rodzaj kotew, układ stężeń oraz wymagania dotyczące betonowej posadzki.

Szczególnie istotna jest długość wspornika. Ramię o długości 1200 mm nie musi mieć takiej samej nośności jak ramię 800 mm, nawet jeśli oba wykonano z podobnego profilu stalowego. Wraz ze wzrostem odległości środka ciężkości ładunku od słupa zwiększa się moment zginający działający na wspornik.

Przy magazynowaniu ciężkich dwuteowników nie warto kupować regału wyłącznie na podstawie największej liczby podanej w katalogu. Trzeba sprawdzić tabelę obciążeń dla konkretnej konfiguracji. Nośność 2500 kg na ramię, osiągalna w niektórych systemach przemysłowych, nie jest automatycznie dostępna przy każdej długości ramienia i wysokości regału.

Regał jednostronny czy dwustronny – który lepiej sprawdzi się przy stalowych profilach?

Regały jednostronne najczęściej ustawia się wzdłuż ścian hali, natomiast regały dwustronne tworzą samodzielne ciągi magazynowe z dostępem z obu stron. Wybór ma bezpośredni wpływ na wykorzystanie powierzchni, organizację transportu i bezpieczeństwo załadunku.

W magazynie stali o powierzchni 400 m², w którym składowane są głównie sześciometrowe profile, dwustronny regał ustawiony pośrodku hali pozwala obsługiwać dwa fronty składowania. Można przykładowo przeznaczyć jedną stronę na profile zamknięte, a drugą na ceowniki i kątowniki. Operator nie musi przekładać różnych gatunków materiału, aby dostać się do potrzebnej wiązki.

Takie rozwiązanie ma sens, gdy magazyn dysponuje odpowiednią szerokością i istnieje możliwość bezpiecznego dojazdu z obu stron. Trzeba jednak uwzględnić korytarze robocze. Przy profilach o długości 6 m zwykły wózek widłowy często nie wystarcza do wygodnego manewrowania, szczególnie gdy przewozi materiał poprzecznie do kierunku jazdy. Wówczas lepiej sprawdzają się wózki boczne lub wielokierunkowe.

W mniejszym magazynie, gdzie stal trafia do produkcji kilka razy dziennie, regał jednostronny przy ścianie może być praktyczniejszy. Pozostawia środek hali na ruch pojazdów i kompletację zamówień. Jego ograniczeniem jest dostęp tylko z jednej strony, a przy dużej liczbie różnych przekrojów łatwiej o konieczność odkładania jednych materiałów w celu wyjęcia innych.

Ważny jest również rozstaw punktów podparcia. Dla profili o długości 6 m można wstępnie rozpatrywać cztery ramiona rozmieszczone co około 1,5 m, ale nie jest to uniwersalna reguła. Cienkościenne profile zamknięte mogą wymagać gęstszego podparcia niż sztywne dwuteowniki. Ostateczny rozstaw powinien wynikać z obliczeń ugięcia materiału i nośności regału.

W przypadku ciężkich wiązek dodatkowym problemem są uderzenia podczas odkładania. Nawet prawidłowo dobrany wspornik może ulec uszkodzeniu, gdy operator regularnie opuszcza na niego ładunek z nadmierną prędkością. Dlatego przy intensywnej obsłudze potrzebne są ograniczniki zsuwania, osłony elementów narażonych na kolizje oraz jasne zasady załadunku.

Na co zwrócić uwagę przy montażu i eksploatacji regałów przemysłowych?

Najbardziej kosztowny błąd często pojawia się jeszcze przed montażem: zakup konstrukcji bez sprawdzenia posadzki. Ciężki regał wspornikowy przenosi duże siły przez stosunkowo niewielkie powierzchnie podstaw słupów. Dodatkowo jednostronne obciążenie wywołuje moment wywracający, który musi zostać bezpiecznie przeniesiony przez konstrukcję i jej zakotwienie.

Przykładowo regał z trzema poziomami składowania, na których znajdują się wiązki po 2000 kg, przenosi łącznie 6000 kg samego towaru, nie licząc masy konstrukcji. Nie oznacza to, że całe obciążenie działa na jeden słup, ale pokazuje skalę sił, które musi uwzględnić projekt. Grubość betonu, jego wytrzymałość, zbrojenie, położenie dylatacji oraz dobór kotew wymagają weryfikacji przed instalacją.

W praktyce nie należy zakładać, że każda przemysłowa posadzka o grubości 15–20 cm nadaje się do montażu regałów wysokiej nośności. Dopuszczalne obciążenia zależą od jej projektu i stanu technicznego. Przy starszej hali problemem bywają nieudokumentowane naprawy betonu lub kotwienie zbyt blisko szczelin dylatacyjnych.

Przy wyborze konstrukcji warto porównać regały wspornikowe pod kątem rzeczywistych parametrów użytkowych, dostępnych długości ramion, sposobu ich regulacji i możliwości dopasowania liczby poziomów do składowanych profili. Ważna jest również dokumentacja techniczna określająca dopuszczalne obciążenia całego układu.

Przed rozpoczęciem użytkowania należy dopilnować kilku spraw:

• Tabliczki znamionowe muszą wskazywać dopuszczalne obciążenia zgodne z zamontowaną konfiguracją.
• Kotwy i stężenia powinny być wykonane i zamontowane zgodnie z projektem oraz instrukcją producenta.
• Poziomy składowania trzeba rozmieścić tak, aby zapewnić bezpieczne podnoszenie i odkładanie profili.
• Kontrole techniczne powinny obejmować bieżące oględziny oraz przegląd ekspercki co najmniej raz na 12 miesięcy, zgodnie z zasadami PN-EN 15635.

Przy magazynowaniu stali na zewnątrz dochodzi kwestia korozji. Regały malowane proszkowo sprawdzają się przede wszystkim w warunkach przewidzianych przez producenta. Przy długotrwałym narażeniu na opady i wilgoć lepszym rozwiązaniem bywa konstrukcja zabezpieczona ocynkiem ogniowym. Dla regałów zewnętrznych trzeba dodatkowo uwzględnić obciążenia wiatrem i śniegiem oraz wymagania dotyczące fundamentów.

Nie warto również samodzielnie przedłużać ramion, dospawać ograniczników czy zmieniać rozstawu słupów bez sprawdzenia wpływu modyfikacji na nośność. Zmiana geometrii elementów nośnych może unieważnić pierwotne założenia obliczeniowe.

FAQ – najczęstsze pytania o regały do ciężkich profili stalowych

Ile kilogramów może utrzymać jedno ramię regału wspornikowego?
W ciężkich systemach przemysłowych spotyka się ramiona o nośności 500–2500 kg. Dokładna wartość zależy od długości ramienia, konstrukcji i rozkładu obciążenia. Podstawą jest tabela nośności konkretnego modelu.

Czy profile stalowe o długości 6 metrów można przechowywać na trzech ramionach?
Tak, jeżeli obliczenia potwierdzają wystarczającą sztywność profili, dopuszczalne ugięcie oraz nośność podpór. W przypadku ciężkich lub cienkościennych wiązek cztery albo więcej punktów podparcia mogą być bezpieczniejszym rozwiązaniem.

Czy regał wspornikowy trzeba kotwić do podłoża?
Ciężkie przemysłowe regały wspornikowe wymagają zakotwienia zgodnego z projektem i instrukcją producenta. Rodzaj oraz liczba kotew zależą od sił działających na konstrukcję i parametrów posadzki.

Jak często trzeba kontrolować regały wspornikowe?
Oprócz regularnych kontroli wzrokowych wykonywanych przez personel należy organizować przegląd ekspercki w odstępach nieprzekraczających 12 miesięcy, zgodnie z PN-EN 15635. Uszkodzenia powstałe podczas kolizji wymagają niezwłocznej oceny.

Czy regał dwustronny zawsze ma większą nośność niż jednostronny?
Nie. Nośność wynika z projektu konkretnej konstrukcji, a nie wyłącznie z liczby stron składowania. Obciążenia po obu stronach należy rozpatrywać zgodnie z dopuszczalnymi konfiguracjami producenta.

Od czego zacząć dobór regału do magazynu stali?
Najpierw należy przygotować zestawienie najcięższych wiązek z podaniem ich masy, długości, szerokości i sposobu transportu. Następnie sprawdzić nośność posadzki i przekazać te dane dostawcy do opracowania konfiguracji. Dopiero po potwierdzeniu nośności ramion, słupów i zakotwienia warto ustalać liczbę poziomów oraz zamawiać konstrukcję. To pozwala uniknąć najdroższego błędu: zakupu regału, który mieści profile wymiarowo, ale nie może ich bezpiecznie utrzymać.
